Qu'est ce qu'un logiciel de rétro-conception 3d?
Kallisto propose un ensemble d’outils permettant de reconstituer un fichier CAO à partir de fichiers de points issus d’un scanner 3D. Ces logiciels permettent de créer des pièces surfaciques de manière automatique ou assistée. Ce logiciel peut être couplé à un logiciel de CAO (SolidWorks, Catia, Pro/Engineer,…) pour construire un fichier CAO paramétrique natif à partir d’un fichier de points.
Qu'est-ce que la Retroconception?
La rétro conception (ou Reverse Engineering en anglais) est l’activité qui consiste à réaliser des fichiers de CAO à partir de l’objet physique.
Le but de la rétro conception est d’intégrer un produit, une pièce ou un prototype dans une chaîne numérique, sous la forme d’un objet virtuel 3D.
Ceci s’inscrit dans un processus global, avec ou sans numérisation 3D (palpeur ou scanner 3D).
Les objectifs peuvent être multiples :
- Archiver numériquement un objet,
- Concevoir à nouveau un fichier numérique pour refabriquer une pièce ne disposant pas de fichiers CAO (ayant été fabriqué sur plan),
- Concevoir à partir d’un objet réel Comparer la pièce fabriquée au fichier CAO original
- Disposer du fichier CAO d’une pièce réalisée manuellement pour produire en série.
Depuis des années, nos collaborateurs ont développé des compétences spécifiques en rétro-conception pour vous accompagner.
- Développement de nouveaux produits basés sur d’anciens,
- Modification des caractéristiques géométriques,
- Duplication et archivage d’objet,
- Historique de reconstruction,
- Prise des côtes globales,
- Modélisation de toutes formes surfaciques,
- Export de courbes IGS (ensemble de courbes « importables » sur tout logiciel de CAO).
- Modélisation de toutes formes en rétro-conception
Vous pourrez exploiter les fichiers numériques selon deux modes :
- Fichiers constitués de facettes,
- Fichiers reconstruits avec surfaces / volumes.
Nous vous accompagnons sur l'ensemble de la chaine numérique.
Pour aller plus loin
GEOMAGIC CONTROLX

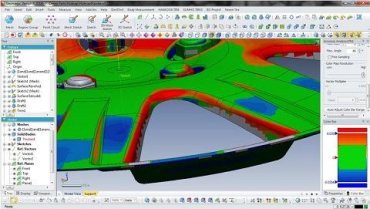

Geomagic Design X (précédemment Rapidform XOR), logiciel d’ingénierie inversée le plus complet du marché, associe la CAO par historique au traitement de données de numérisation 3D pour vous permettre de créer des modèles pleins à partir d’éléments, modifiables et compatibles avec votre logiciel de CAO.
Plusieurs niveaux de rétro-conception sont possibles :
- Automatisé
Des reconstructions entièrement automatisées, permettant de disposer d’un fichier type IGES, fomés de petites surfaces (patches).
Ce niveau est le plus rapide, le plus simple (c’est le logiciel qui travaille), mais le fichier IGES en sorti est un fichier qui n’est pas technique, et difficile à retravailler en CAO
- Semi automatisé
On guide le logiciel en lui indiquant le type de surface, de volume, les arrêtes...etc, puis on lance une reconstruction automatisée.
C’est une retro conception automatisée guidée.
C’est un bon compromis pour disposer d’un fichier assez rapidement et d’une qualité plus facilement utilisable en CAO
- Manuel
Avec le logiciel, on disose manuellement les surfaces sur le nuage de points . Cette rétro-conception est longue mais permet de disposer d’un vrai fichier CAO, que l’on peut intégrer à d’autres pièces.
Cette méthde est réellement une conception de pièce appuyée sur le maillage.
Le technicen spécialisé devra interpréter l’objet maillé pour se rapprocher au plus près de l’objet. Il doit repérer les cylindres, cones, spheres, plans, .....
Pour une réalisation de ce type, le client finale doit apporter son savoir faire métier, des plans existants
- Paramétrique
Cette méthode de reconstruction a pour objectif de récupérer à partir d’une pièce physique un fichier CAO paramétrique, modifiable sur le logiciel de CAO client.

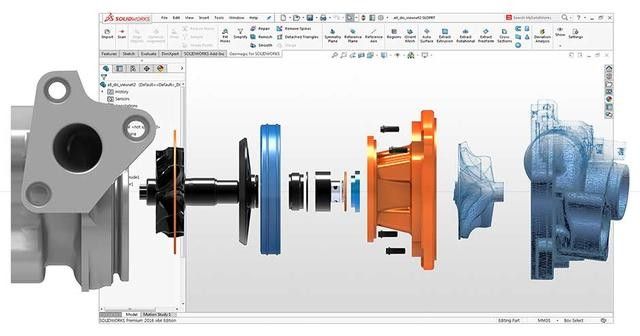

Actuellement le logiciel GEOMAGIC permet cette prouesse. en effet, le logiciel est lié aux logiciels les plus courants du marché (Solidworks, Catia, Pro-Enginner, ...). A partir de Geomagic, vous pouvez transférer en directe dans votre logiciel de CAO les cylindres plans, courbes paramétrés.
Cette retro-conception est une révolution, car elle demande un temps limité et permet de disposer d’un fichier natif paramétrique.
Pour réaliser ce traitement il faut disposer à la fois de Geomagic et du logiciel de CAO sur le même poste.
[Pour plus de détail sur l’outil de reverse engineering de reconstruction paramétrique Geomagic, voir ce site...]
