Système de numérisation 2F Logic Trace CNC DXF
Conçu spécifiquement pour les industries de la CNC, de la CAO et de la création de modèles, le système de numérisation Logic Trace composé d'une tablette de numérisation, d'un stylo et du logiciel Logic Trace peut tracer rapidement et facilement n'importe quel contour, modèle, objet ou pièce et créer un fichier graphique DXF sur votre ordinateur prêt à être utilisé par n'importe quel logiciel et machine CNC, CAO ou de découpe.
Les tailles de planches les plus demandées sont 1100 x 1500 mm et 1500 x 2400 mm, mais nous avons aussi des planches de plus en plus petites. La précision est de 0,254 mm et 0,127 mm.
Fonctionne avec toutes les machines: coupeurs plasma, jets d'eau, découpeurs laser, découpeurs vinyle, traceurs, toutes les machines CNC.
Fonctionne avec tous les logiciels: Autocad, Plasmacam, Mastercam, Mach3, Bobcad, Vectric, Vcarve, SigmaNest, Solidworks, Rhino, CorelDraw, Adobe Illustrator, Gerber et bien d'autres. Nos fichiers DXF sont compatibles avec tous les logiciels CNC et CAO
Très facile à utiliser, prend moins de dix minutes à apprendre.
Caractéristiques
- Tracez un objet ou un dessin et devient un fichier graphique DXF
- Rapide et facile
- Très précis avec une précision de 0,01 "standard, 0,005" disponible
- Système de traçage complet composé d'une carte de numérisation, d'un stylet et du logiciel Logic Trace pour la création de fichiers DXF.

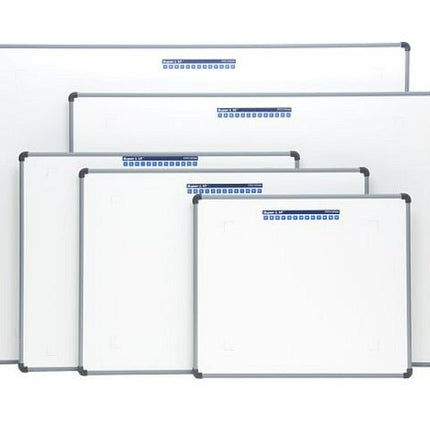

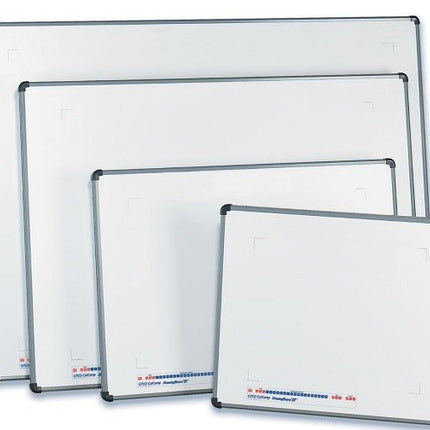

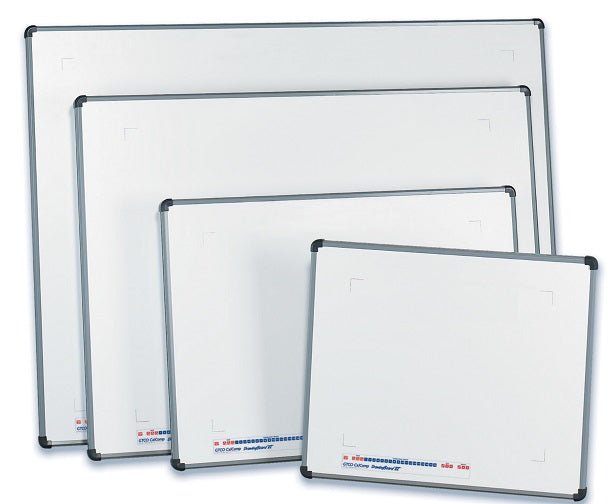

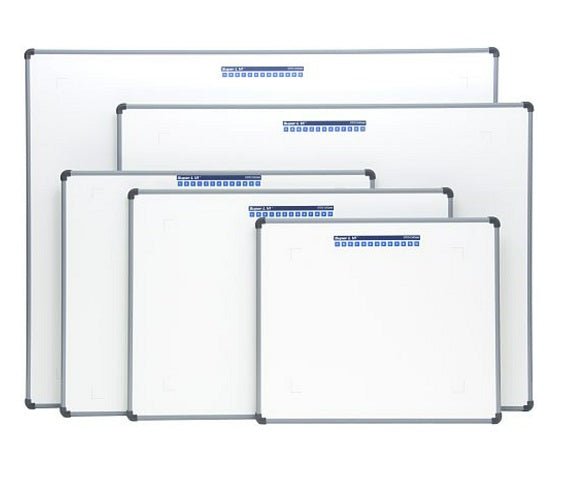

- Les panneaux de taille disponibles réunis 44 x 60 ", 36 x 48", 24 x 36 ", 20 x 24", 12 x 18 "et 12 x 12"
- Tailles métriques 110x150cm, 90x120cm, 60x90cm, 50x60cm, 30x45cm et 30x30cm
- Plusieurs cartes peuvent être connectées pour tracer de très grands motifs: 5x8 ', 5x12', 5x16 ', 8x11' et plus. Les tailles métriques sont 1,5x2,5m, 1,5x3,6, 1,5x4,8m, 2,4x3,3m
- Utile dans des centaines de machines CNC et meubles de découpe différents, y compris les routeurs, les jets d'eau, le plasma, le travail des métaux, la fabrication, le travail du bois, les plastiques, les tissus d'ameublement , les vêtements, l'usinage
- Utile dans des centaines d'industries différentes: travail des métaux, fabrication, travail du bois, plastiques, meubles, rembourrage, vêtements, usinage, fabrication d'enseignes, fabrication de bateaux
Fonctionnalités
- Tracez des lignes, des arcs, des courbes, des points, des cercles
- Tracer point à point ou en continu
- Générer des fichiers DXF avec des arcs et des lignes ou des polylignes
- Générer des fichiers Gcode
- Convertir des fichiers DXF en d'autres formats

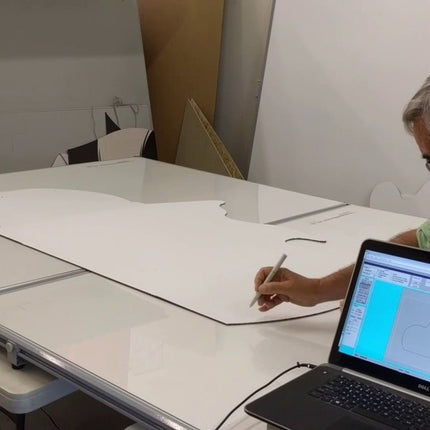

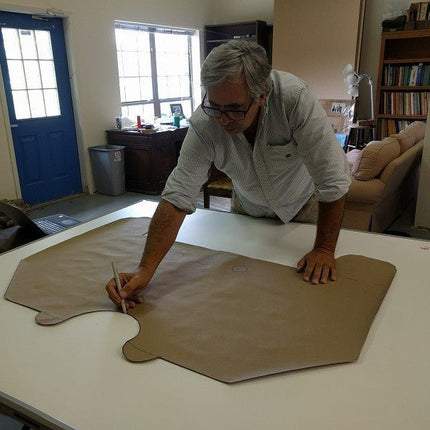

- Tracez l'objet sur le numériseur à l'aide du stylet ou du curseur

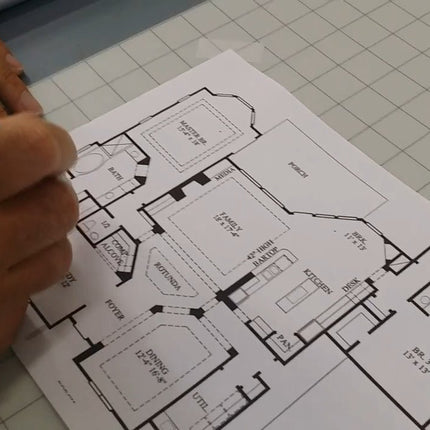

- L'objet directement sur le numériseur ou tracez à partir du modèle sur le numériseur
- Le stylo peut enregistrer presque un pouce au-dessus de la surface du carton, tracer à travers le papier, le carton, le plastique, le mylar
- Créez des fichiers graphiques précis d'objets en quelques minutes
- La mise à l'échelle normale est de 1: 1 mais une mise à l'échelle et des tailles différentes sont possibles
- Unités anglaises et métriques
- Arcs construits en numérisant les points d'extrémité et tout point médian
- Des courbes complexes peuvent être érigées à l'aide de polylignes ou en numérisant plusieurs points et arcs automatiquement
Je suis étonné par sa simplicité, LogicTrace peut faire le travail en deux fois moins de temps, est rentable et augmente la productivité. Je numérisais des modèles dans l'heure suivante l'installation du logiciel. Je recommanderais vivement ce produit car il est convivial, à un prix très raisonnable et accomplit sa tâche avec précision. Félicitations pour un excellent produit.
