Applications Fraiseuses - Graver de la Pierre
-
Polices de gravure sur pierre - exigences pour la machine à commande numérique
Livraison profonde dans la pierre
En plus du travail des métaux, le traitement de la pierre est l'une des disciplines suprêmes de la production à commande numérique.
Au plus tard la fraise pénètre en profondeurs dans le granit, le marbre ou l’ardoise, il est nécessaire que la construction générale de la machine soit extrêmement stable et résistante sur tous les axes pour que les composants ne se plient pas au contact des forces opposées lors du processus de fraisage. Avec une construction trop instable pour le travail de la pierre la fraiseuse CNC risque de réaliser un travail inexact à cause d’un mauvais suivit des trajectoires de fraisage.
Gravure sur pierre avec construction de machine stable

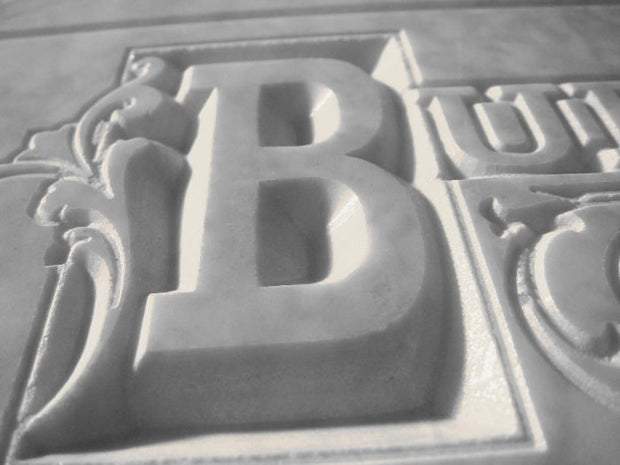

Par exemple, dès que vous souhaitez fraiser une police comme une gravure avec relief 3D en hard rock, de nombreuses fraiseuses à commande numérique bricolage échouent en raison de composants mal assemblés ou d'assemblage incorrect. Comment installer des composants en acier massifs et des broches haute fréquence de haute qualité dans le segment de prix le plus bas, de sorte que la machine CNC puisse passer le test acide du traitement de la pierre ?
Cette question devrait être posée avant l'achat de la machine. Un moteur de fraisage disponible dans le commerce est encore tout à fait suffisant pour le bois, le laiton ou le plastique, mais les roches dures comme le granit nécessitent la puissance d'une broche haute fréquence pour obtenir des résultats de fraisage attractifs. Les images suivantes illustrent la qualité de la gravure sur pierre obtenue avec la machine stable RaptorX et une broche haute fréquence:
Conseils pour l'achat d'une machine CNC appropriée pour le traitement de la pierre en 2D et 3D
Même avant l'achat d'une machine, il est clair que, pour le fraisage du marbre ou du granit, il est nécessaire d'utiliser une fraiseuse offrant une stabilité plus élevée et une broche de fraisage plus efficace que pour le fraisage de bois tendre ou de plastique. Une telle fraiseuse se déplace inévitablement en raison des composants installés et du temps à investir pour l'assemblage à un niveau de prix plus élevé. Voici deux conseils pour vous aider à acheter une fraiseuse à pierre appropriée:
Attendez-vous à acheter une machine avec un investissement légèrement supérieur. Les coupeuses de portail dans le segment de prix le plus bas ne sont normalement pas adaptées à une livraison en profondeur dans le rock.
Pour le traitement de la pierre avec fraisage versions possibles de highZ et RaptorX avec une excellente précision. Les machines fonctionnent avec ces matériaux avec les plus petites vitesses d’alimentation jusqu’à 2 ou 3 mm par seconde. Lors de l'usinage de nombreux types de roche, un dispositif de refroidissement correspondant est recommandé pour éviter une usure prématurée de la fraise due à un dégagement de chaleur. Cela protège l'outil et rend les résultats plus propres dans la finition de surface.

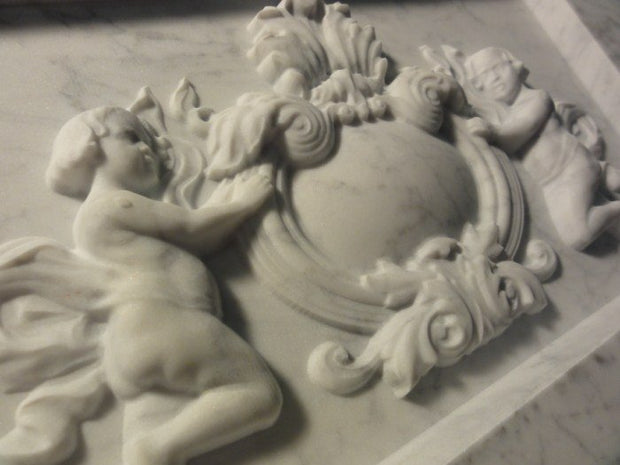

Gravure sur pierre 3D sur des dalles de marbre
Une gravure sur pierre en tant que relief 3D en fait beaucoup. Si vous habillez un mur avec des dalles de marbre, une image gravée est un vrai eye-catcher sur le mur de pierre. Les contours fins des figures angéliques que nous avons moulées dans une plaque de marbre n’auraient pas aidé un sculpteur à mieux travailler, surtout pas à l’époque que la machine à commande numérique a utilisé. Il n'a fallu que 4 heures à la fraiseuse RaptorX-SL pour réaliser ce chef-d'œuvre. Considérant que la roche était en marbre de Carrare à haute résistance, la gravure 3D sur pierre a réussi en peu de temps avec la plus grande précision.
La machine traite les données du logiciel de CAO ligne par ligne avec un décalage de 0,3 mm chacune dans la plaque de marbre de 20 mm d'épaisseur et transporte le matériau à la position actuelle uniquement dans la mesure où le sujet l'exige. Lors du fraisage, nous avons utilisé un système de refroidissement par pulvérisation pour limiter au maximum l'usure de la fraise. De plus, nous avons éliminé les poussières fines résultantes directement sur la fraise à l'aide d'un dispositif d'aspiration, afin de ne pas créer de risque pour la santé. Ainsi, vous pouvez vous tenir juste à côté de la fraiseuse à portique sans avoir à porter un respirateur.
-
Gravure de photo sur pierre
En plus de la gravure sur pierre broyée vous obtenez également des accessoires correspondant à commande numérique pour nous photogravure sur la pierre. Le module de gravure GranitoGrav broie la photo en différentes nuances de gris sur la surface de la pierre avec une tête de diamant en rotation. La photo gravée est composée du contraste de nuances de gris claires et sombres. Le contraste le plus net apparaît sur les matériaux sombres à surface lisse. Pour cette raison, les pierres tombales, les dalles funéraires, les pierres commémoratives et les pierres de granit allongées conviennent particulièrement à la gravure photographique polie. D'excellentes gravures photo peuvent également être réalisées sur du verre, du miroir ou du marbre.
Contrairement au fraisage du granit, aucune ponceuse à stabilité maximale, mais avec une grande précision, n’est requise pour le ponçage des photos à la surface de la pierre. La version standard du GranitoGrav est équipée d'une machine High Z avec des vis à billes à recirculation afin de garantir la précision nécessaire à la photogravure. Si vous souhaitez creuser dans la profondeur de la roche et appliquer des gravures photographiques à la surface de la roche, vous pouvez également utiliser le GranitoGrav avec la fraiseuse RaptorX-SL.
-

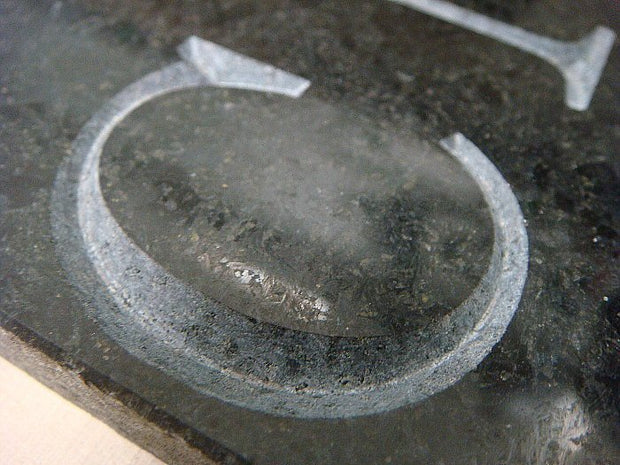

Graver la police avec V-sculpture sur pierre
Comme son nom l'indique, dans le découpage en V, une police est fraisée en forme de v ou se rétrécissant dans la pierre. Soigneusement exécutée, une telle police gravée avec un effet 3D est particulièrement élégante car elle ressemble à une œuvre du tailleur de pierre. En particulier, si vous étiquetez des pierres tombales, il est avantageux d’acheter une machine suffisamment stable pour ce travail de mouture. L’étiquetage offre aux clients une réelle valeur ajoutée et, en tant que prestataire de services, est également plus productif, car la fraiseuse produit des polices et des images beaucoup plus rapidement dans la pierre que ne le permettrait le travail manuel.
-
Scripts de fraisage et reliefs 3D en ardoise
Dans l'exemple suivant, nous travaillons avec le RaptorX-SL avec un foret en V en carbure monobloc très spécial dans une ardoise massive. La livraison est de 5 mm et les données CAM ont été créées par le logiciel ConstruCAM-3D. La vitesse d’alimentation dans ce travail est de 7 mm par seconde (0,42 m / minute).
Grâce au traitement de la pierre dans l'ardoise, nous avons obtenu des surfaces nettes et précises sans avoir à effectuer une passe de finition finale. Le matériau est lisse et propre sur les surfaces fraisées et sans bavure. Pour tout le processus de travail du traitement du schiste , la machine n'a besoin que d'environ 5 à 6 minutes pour le "signe" dans l'exemple. Fraiser la pierre - facile et rapide.
