Applications Fraiseuses - Usinage d'Aluminium

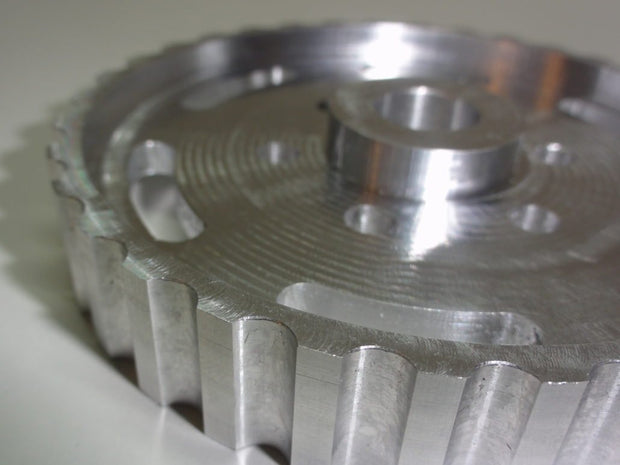

Fraisage d'une roue d'arbre à cames en aluminium

Aluminium fraisage CNC

Fraisage d'une roue à carmes en aluminium

fraisage circulaire



Cet exemple d'usinage de l'aluminium concerne le fraisage d'une roue d'arbre à cames sur une défonceuse High-Z. Nous avons dessiné la roue d'arbre à cames avec notre logiciel CNC Construcam-3D qui génère également les chemins de fraisage pour l'ébauche et la finition. Le routeur CNC traite la pièce pas à pas. Le temps d'usinage de la roue à cames d'un diamètre de 135 mm a duré environ 145 minutes des deux côtés.

Fraisage d'aluminium solide

Toute la conception des étapes de traitement suivantes est développée avec Corel Draw 7. Allons-y!

Fraiser une roue à rayons avec un diamètre de 90 mm et une profondeur de 15 mm (épaisseur).

Ci dessous, voici des images de fraisages de pièces en cours.

Fraisage circulaire en aluminium massif avec hélice g-code

Fraisage roue de voiture 3D en aluminium massif

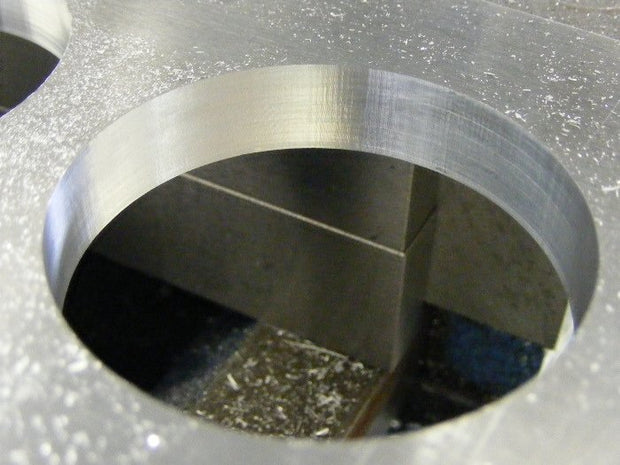

Fraisage circulaire en aluminium massif



Grâce à l'absence de jeu, aux composants spéciaux de la mécanique et de la broche, adaptés par notre société, il est également possible d'usiner des profilés en aluminium épais (H8) avec la série High-Z!

1. 3D Fraiser une voiture / roue en aluminium massif
2. Fraisage d'aluminium solide
3. Toute la conception des étapes de traitement suivantes est développée avec Corel Draw 7. Allons-y!
4. Fraiser une roue à rayons avec un diamètre de 90 mm et une profondeur de 15 mm (épaisseur).

Fraisage avec des couteaux doubles

Fraisage de l'aluminium / traitement substantiel avec des couteaux doubles

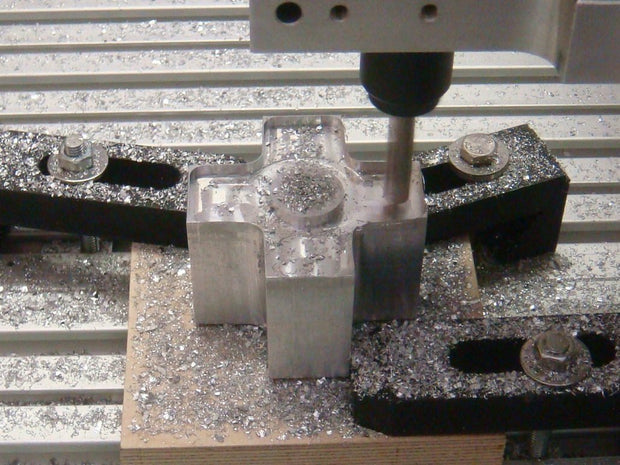

Moulin serré en aluminium dans un étau lourd. Rough-moulin avec burin. Zones 2mm profondément dans une étape de traitement avec 500mm / min.

Fraisage matériau en composite

Exemple de fraisage en matériau composite: les obturateurs en aluminium ont également un noyau en mousse



Pour ces travaux, il existe également un routeur approprié. Dans ce cas, on utilise principalement des fraises géométriques à arête tranchante avec une vis de serrage polie.
