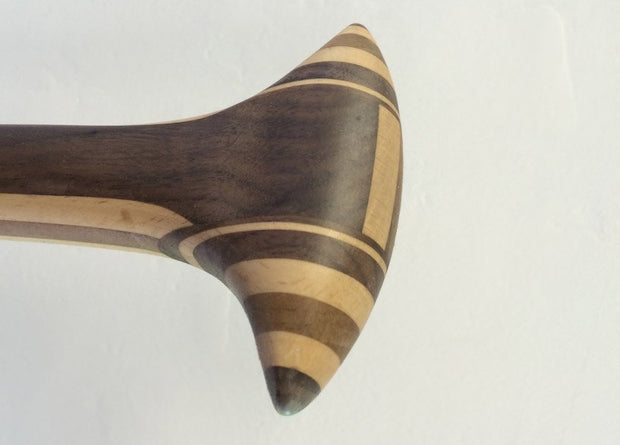

Palette 3D en contreplaqué moulin

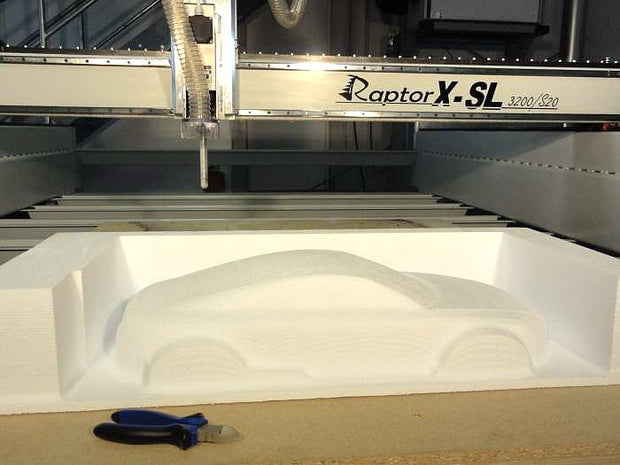

Forme 3D en polystyrène

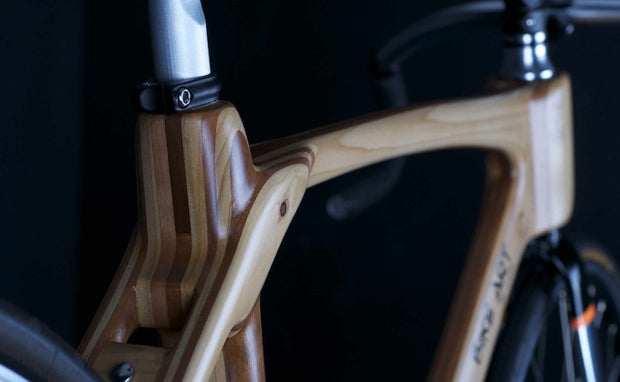

Vélo 3D avec cadre en bois
Usinage 3D propre et projets client
Nous vous montrerons uniquement des photos et des vidéos de pièces 3D fabriquées par nos clients ou par nous-mêmes, à l'aide d'un modèle de fraiseuse de notre production, généralement à l'aide du logiciel WinPC-NC . En fonction du degré de dureté du matériau, le fraisage 3D utilise non seulement différentes fraises de précision, mais également différents outils de fraisage, dispositifs de refroidissement et dispositifs d'aspiration. Notre axe rotatif, parfaitement adapté aux machines pour un usinage complet, complète cette forme sophistiquée de traitement des matériaux. Tous les outils et équipements utilisés dans les fraiseuses à portique se trouvent également dans nos accessoires CNC, où nous établissons toujours, ainsi que la machine, les normes de qualité les plus élevées pour des résultats optimaux.
fraisage 3D - fraisage CNC de différents matériaux
Le fraisage 3D sur une machine à commande numérique est au centre des préoccupations de la structure du matériau, ce qui, pris dans son ensemble, donne un motif ou une image. Cette forme d’usinage à commande numérique est sans doute le sujet le plus intéressant et la discipline suprême en matière de traitement de matériaux.
Commençons par le traitement 3D simple d’un côté (c’est-à-dire sur l’enveloppe) jusqu’à la numérisation 3D avec un scanner laser 3D et le traitement 3D sur un quatrième axe de rotation . Vous trouverez ici ce que vous recherchez par la suite si vous souhaitez que votre travail de fraisage 3D soit effectué à l'aide d'une machine à commande numérique de notre société et que vous obteniez à l'avance des informations détaillées sur le fraisage 3D.
Contactez-nous directement pour d'autres questions. Nous aimons vous montrer des applications 3D spéciales avec nos machines en direct sur la base du matériel que vous avez amené chez nous.
Fraisage 3D en plastique
Le fraisage 3D peut également être effectué rapidement et proprement dans des matières plastiques telles que le POM, le PVC ou le plexiglas . Le plastique POM est très résistant et résistant à l'usure et peut être très bien usiné et surtout sans formation de bavures.
Dans les images, vous pouvez voir un prototype réduit d' une aile. Une imprimante 3D prendrait beaucoup plus de temps que la fraiseuse pour cela. Bien entendu, des statues ou des figures peuvent également être réalisées ou reconstruites.
Pas de programmation manuelle pour l'usinage CNC en 3D
Les fichiers 3D sont simplement créés par exemple dans Turbo CAD ou Becker 3D ou dans un autre logiciel de CAO 3D et convertis par exemple avec le logiciel DeskProto (même avec un quatrième axe) en un fichier DIN ISO, compris par la commande numérique WinPC-NC. et envoyé sous forme de fichier de fraisage à la machine, qui les découpe ensuite pièce par pièce.
3D Fraisage d'un ange - relief en marbre
Dans l'exemple présenté ici, nous fraisons un relief de 15 mm de profondeur en marbre de Carrare sur une fraiseuse RaptorX-SL .
Pour l’utilisation, un outil spécial VHM avec un seul tranchant est utilisé. Dans ce cas, le refroidissement à l'eau est absolument nécessaire. Le programme 3D a été créé à l'aide d'un fichier STL avec notre logiciel gratuit *
ConstruCAM 3D
Les chemins de broyage ont été choisis à une distance de 0,3 mm. La fraise a un rayon de pointe de 0,6 mm. Avec la fraiseuse
RaptorX-SL
Vous êtes en mesure d'effectuer de nombreux travaux de maçonnerie de manière professionnelle et sans prendre votre temps. Bien sûr, vous ne pouvez que pré-travailler et créer la finition à la main. Ceci est déjà un traitement courant dans le domaine de la sculpture sur bois.
Le fraisage 3D de reliefs contrôlé par cnc apporte une contribution majeure à ce secteur de l'artisanat. De même, nos machines à commande numérique permettent de créer des bustes complets à l'aide d'un axe rotatif en marbre .
* à partir de l'achat d'un S-720 gratuitement
Fraisage 3D en mousse
Fraisage 3D en mousse
Fraisage 3D avec une fraiseuse CNC High-Z en mousse et bois.
Ci-dessus, vous pouvez voir une bouteille moulue en mousse dure avec un cutter de 3 mm de rayon. Bien sûr, vous pouvez aussi le fraiser en plastique ou en bois . Vous concevez un dessin CAO 3D, générez un fichier dxf, par exemple avec
DeskProto
dans un fichier ISO DIN, prêt. En fonction de la résolution choisie, vous obtiendrez une couche rugueuse ou complètement propre. Fraisage Flacon avec programme de conversion WIN PCNC pour le fraisage 3D, Desk Proto de Filou.
Fraisage 3D en mousse dure pour créer un relief de paysage / cartographie 3D
Fraisage 3D en mousse dure pour fraiser un relief 3D en tant que cartographie 3D . Le musée d'Albersdorf, sous la direction de M. Arnold, a créé avec ses High-Z S-400 et PCNC pour ses expositions des reliefs de paysages en mousse dure, qui semblent absolument réalistes.
Les objets exposés pour la présentation dans ce musée atteignent parfois 300 x 400 mm et une profondeur maximale de 50 mm. Ils servent la vue 3D des paysages, des terres, des terres.
