Fraiseuse CNC compacte avec
panneau de commande tactile

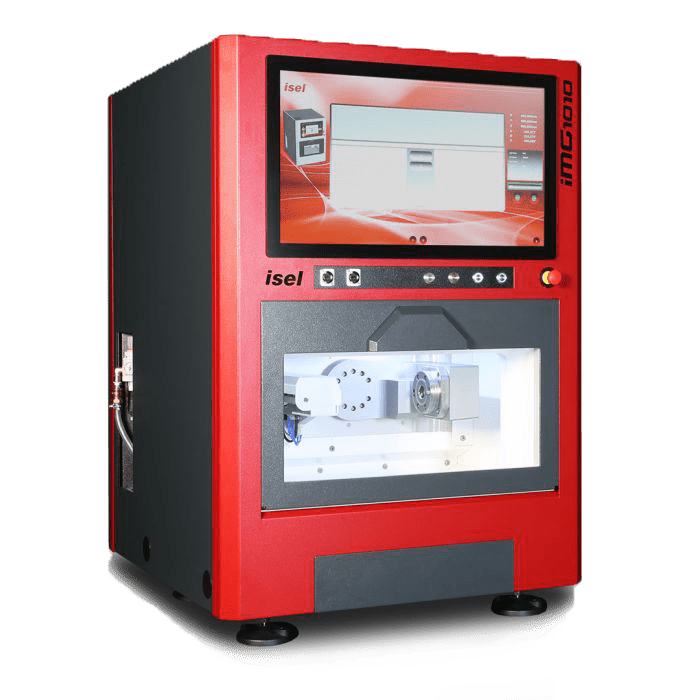

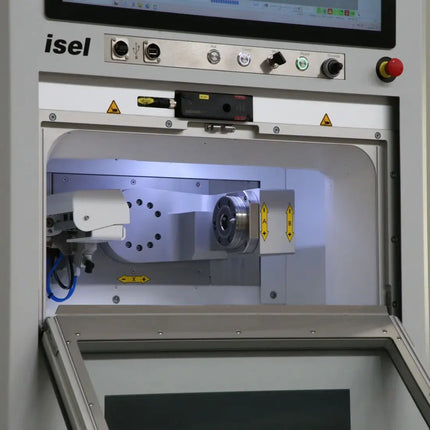

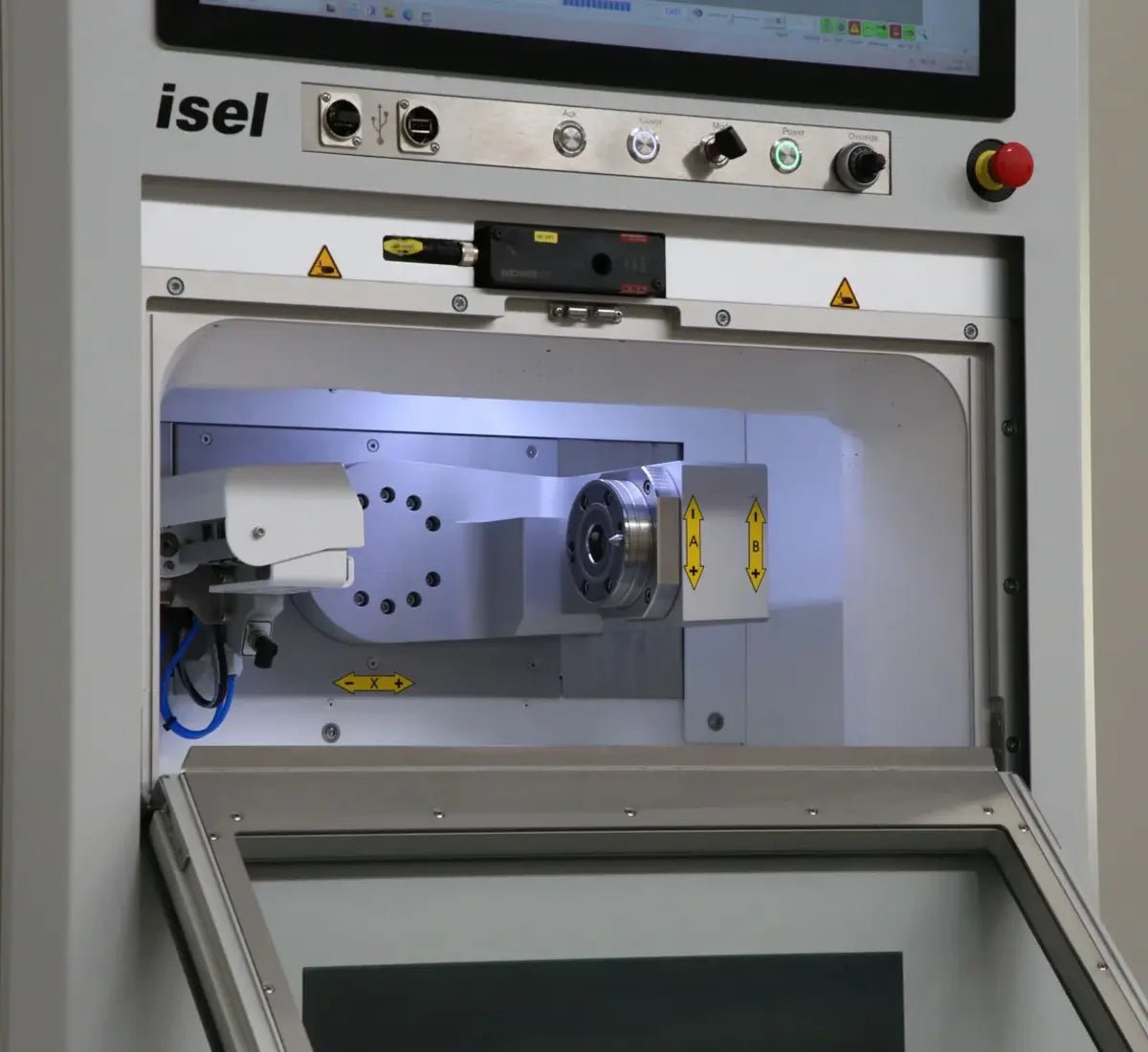

La fraiseuse CNC IMG 1010 d'Isel impressionne techniquement. Sa broche puissante et précise accepte divers outils de fraisage. Sa structure solide assure stabilité et précision de coupe en réduisant les vibrations. Son design modulaire lui permet de s'adapter facilement aux séries de machines CNC Isel OverHead, EuroMod et FlatCom, offrant ainsi une flexibilité maximale pour répondre à différents besoins.
Cette fraiseuse compacte offre une polyvalence exceptionnelle, adaptée à une vaste gamme de matériaux. Les métaux et plastiques peuvent être usinés à sec ou sous liquide sans nécessiter de changement. Son système de serrage du point zéro simplifie la manipulation des pièces, assurant une précision optimale.

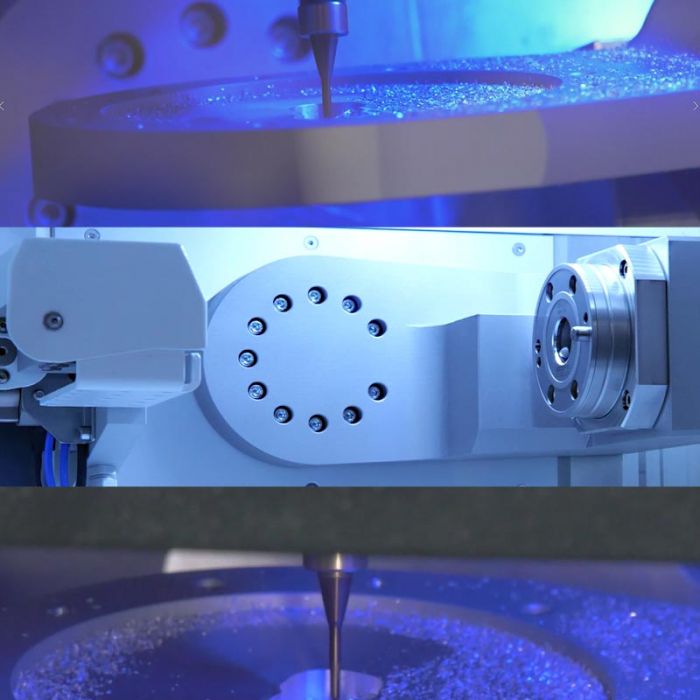

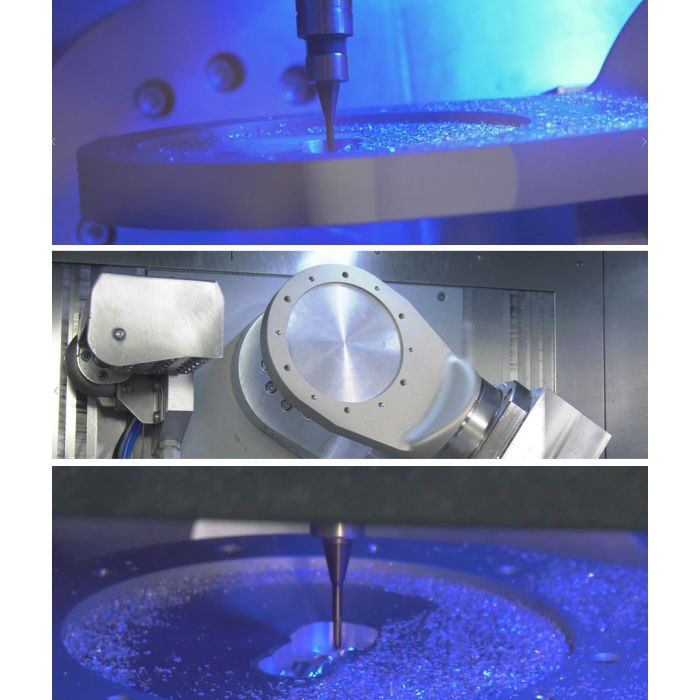

Elle excelle dans l'usinage des métaux tels que l'acier, le titane, le CoCr, et l'aluminium et autres métaux légers. Ses applications sont variées, englobant la production de pièces de précision dans des secteurs comme la technologie médicale, la mécanique de précision, le micro-usinage, la construction de moules et de prototypes, ainsi que dans l'industrie dentaire et la bijouterie.
Extension polyvalente et automatisation efficace
La fraiseuse IMG1010 peut être agrandie avec un système de manutention en option. Ce système, adaptable dans différentes directions, facilite le remplacement automatique des pièces. C'est bénéfique pour les professionnels gérant divers projets ou devant changer souvent les pièces.
Le système de serrage au point zéro est crucial pour positionner précisément les pièces à usiner. Il sert d'interface et peut être intégré à des processus de fabrication automatisés via des logiciels. Cela améliore l'automatisation et l'efficacité dans la production.
Maintenance facile
La fraiseuse Isel IMG 1010 est simple à entretenir grâce à sa conception moderne et les entraînements directs de la broche durent longtemps, diminuant ainsi les dépenses et le temps nécessaires pour l'entretien. Les composants de la machine sont facilement accessibles tout en étant protégés, assurant une utilisation fiable et une longue durée de vie, même face aux éléments extérieurs, tels que la poussière et l'humidité.
Une fraiseuse CNC polyvalente

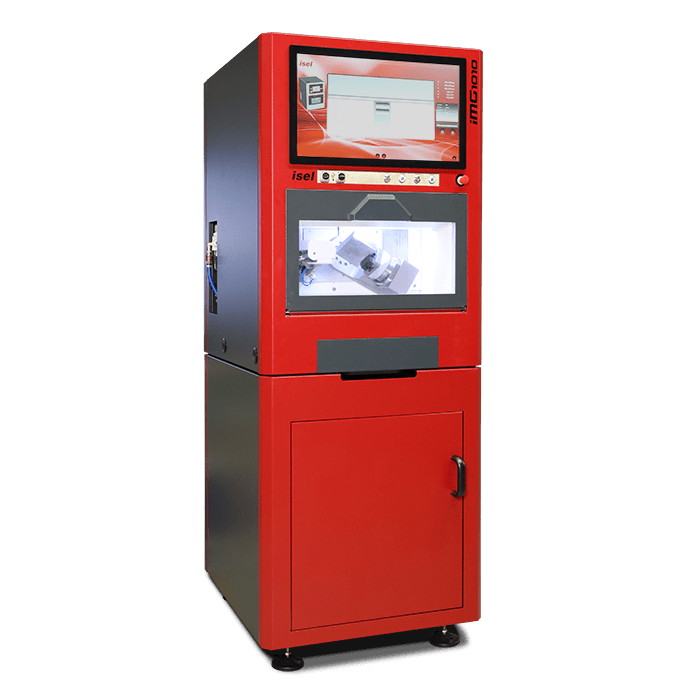

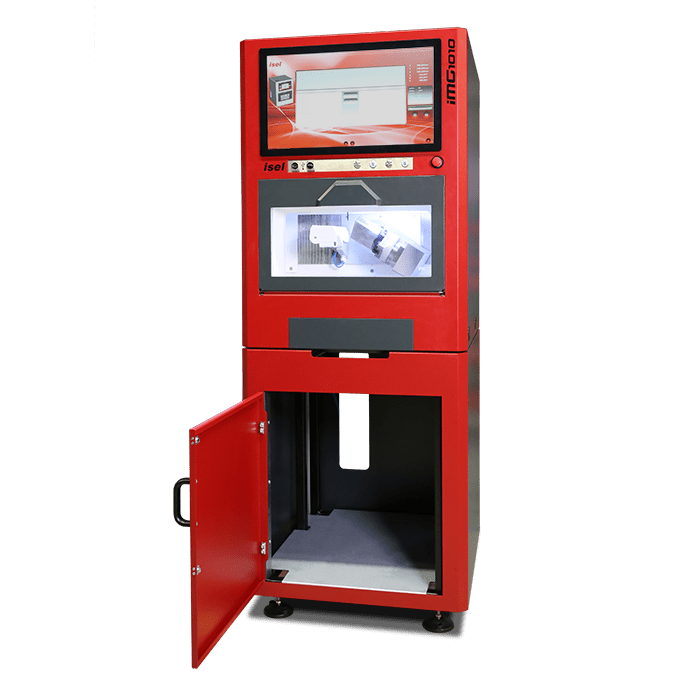

Selon l'usage, des options variées répondent aux besoins spécifiques. Par exemple, un châssis pratique ajoute du stockage pour les outils, le matériel ou l'aspiration, offrant une solution intégrée et organisée.
De plus, cette fraiseuse compacte propose divers supports d'usinage adaptés à différentes tâches. Elle comprend des disques spéciaux pour l'usinage dentaire, ainsi que des supports standards, des mandrins et des étaux pour différentes applications. Sa polyvalence lui permet de s'ajuster facilement à divers projets, répondant ainsi aux exigences spécifiques de chaque domaine.
Options et personalisations pour
Isel IMG 1010
Sécurité
- Faible vibration : Cette fonctionnalité garantit une usinage stable et précis en réduisant les vibrations pendant l'opération, ce qui améliore la sécurité et la précision.
Fonctionnalités
- L'Isel IMG1010 offre un fonctionnement à 5 axes, permettant des capacités d'usinage complexes et polyvalentes. Cela permet à la machine d'effectuer des opérations de fraisage et de perçage simultanés sous différents angles, augmentant ainsi l'efficacité et réduisant le temps de configuration.
- Divers dispositifs de serrage : La machine propose une gamme de dispositifs de serrage qui maintiennent solidement la pièce à usiner pendant l'usinage. Ces dispositifs garantissent stabilité et précision, offrant ainsi une flexibilité pour s'adapter à différentes tailles et formes de pièces.
Logiciels et accessoires
- L'Isel IMG1010 est compatible avec différents logiciels logiciels de CAO/FAO.

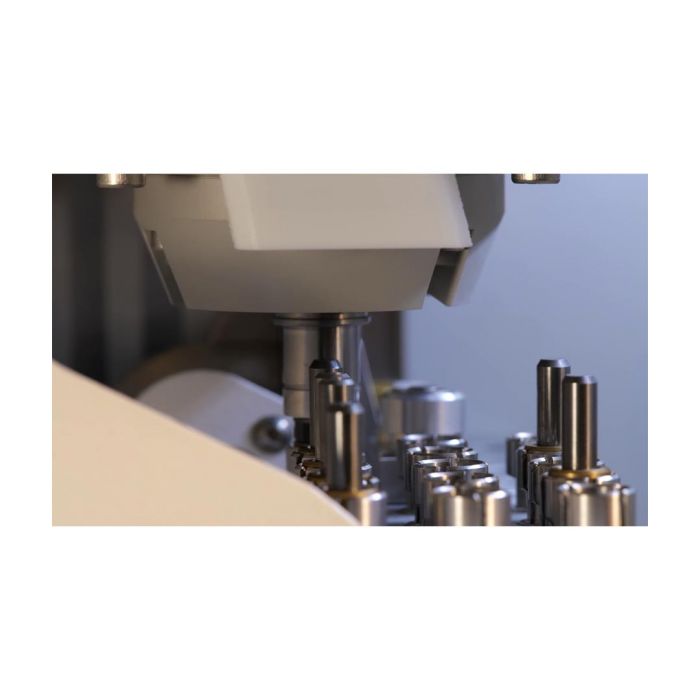

- Changeur d'outils à 15 positions : Le changeur d'outils effectue automatiquement le remplacement des outils pendant le processus d'usinage, permettant des transitions fluides entre différents outils et réduisant l'intervention manuelle. Cette fonctionnalité améliore la productivité et l'efficacité.
- Changeur d'outils à 15 positions : Le changeur d'outils effectue automatiquement le remplacement des outils pendant le processus d'usinage, permettant des transitions fluides entre différents outils et réduisant l'intervention manuelle. Cette fonctionnalité améliore la productivité et l'efficacité.
- Divers dispositifs de serrage : La machine propose une gamme de dispositifs de serrage qui maintiennent solidement la pièce à usiner pendant l'usinage. Ces dispositifs garantissent stabilité et précision, offrant ainsi une flexibilité pour s'adapter à différentes tailles et formes de pièces.
- Palpeurs de mesure 3D : Les palpeurs de mesure 3D permettent une mesure précise et une inspection des pièces usinées, garantissant ainsi une précision dimensionnelle et un contrôle qualité. Cette fonctionnalité est particulièrement utile pour vérifier les dimensions des pièces et effectuer des contrôles qualité.
Caractéristiques
- Machine CNC 5 axes simultanés
- Usinage humide/sec

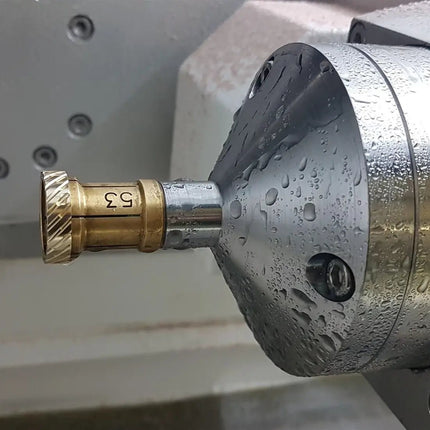

- Système de serrage du point zéro de la pièce
- Zone de déplacement X/Y/Z [mm] sans pièces montées : 215 (avec changeur d'outils) x 110 x 110 x 110

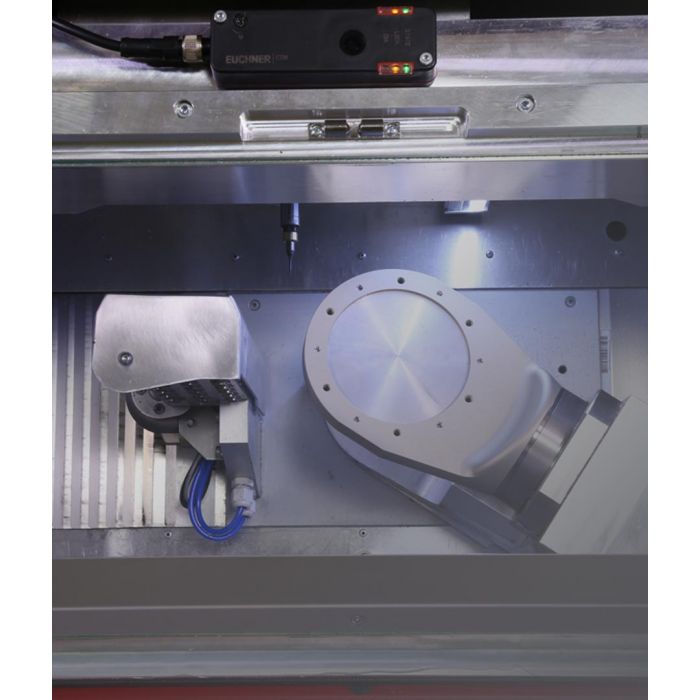

- Unité de pivotement A/B : A = sans fin, B = 130° (-30° + 100°)
- Dimensions de la pièce [mm] : Ø 100 x L 100

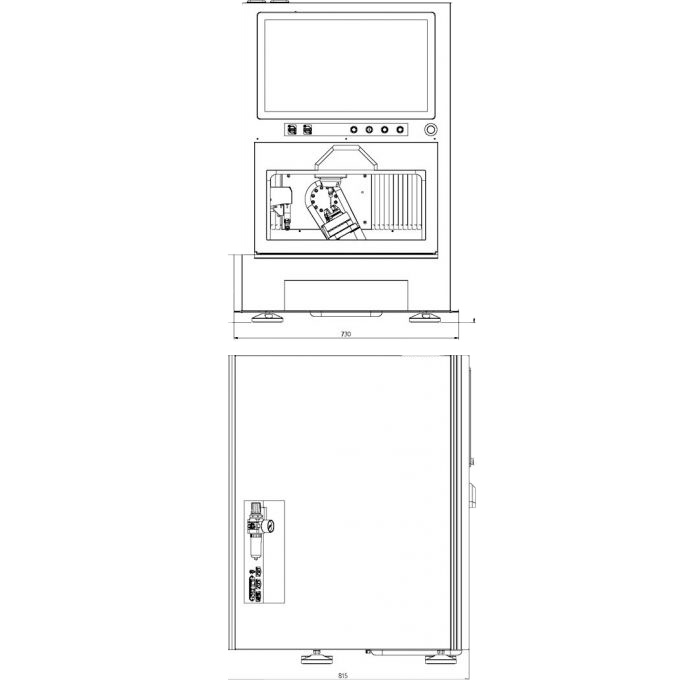

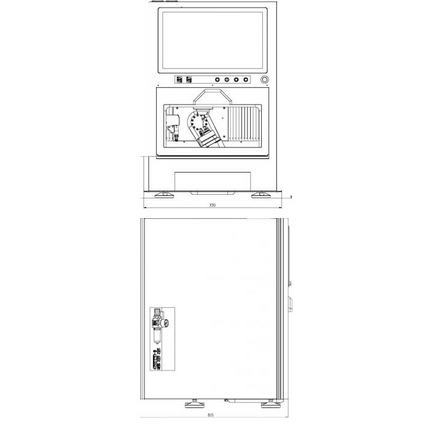

- Dimensions L x P x H [mm] : 730 x 815 x 1045
- Moteurs : servomoteur CA 200 W avec codeur absolu
- Éléments d'entraînement X/Y/Z : vis à billes de 16 mm, broche sans jeu
- Changeur d'outils 15 fonctions avec pied à coulisse
- Broches de fraisage : 1 kW, 60 000 tr/min Air comprimé 6-8 bars

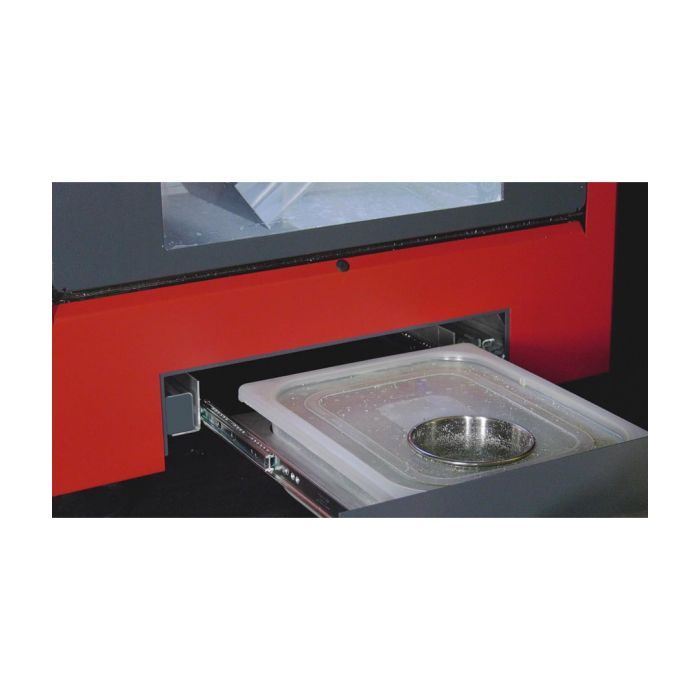

- Réservoir de liquide de refroidissement 5 litres
- Écran tactile 24 pouces
- Poids [kg] 310
- Logiciel WIN 10 / CNC WorkBench/ RemoteNC
- Valeurs de raccordement 110 V/240 V 16 A
