Les logiciels Mayka sont conçus pour permettre de travailler efficacement.
Tout a été pensé pour les utilisateurs et quelques clics suffisent à générer un parcours, même sur une forme complexe. Depuis l'importation de vos fichiers 3D jusqu'au transfert sur vos machines, tout est simple, rapide et efficace.
Que votre machine soit 3, 4 ou 5 axes, la mise à disposition d'un grand nombre de fonctionnalités simplifie considérablement la préparation des programmes.
Idéal pour le prototypage rapide, Mayka V8 allie puissance et efficacité, et sera le complément indispensable de vos machines.
Mayka vous apporte un outil parfaitement compatible avec l'ensemble des logiciels de CAO et des systèmes de numérisation.
Mayka vous permet de facilement gérer l'import et l'usinage de vos fichiers. Un très grand nombre de formats sont reconnus par Mayka, ce qui vous permet de travailler sur une grande variété de supports. De plus, il existe plus de 200 formats de post-procésseurs qui vous permettront de travailler sur une large gamme de machines.
Découvrir Mayka, c'est constater que des solutions simples, rapides et efficaces existent.
Version après version, PicaSoft a su faire évoluer les logiciels Mayka afin de leur apporter toute la convivialité nécessaire à une prise en main rapide. C'est ainsi que les stratégies proposées par les logiciels Mayka ne cessent d'évoluer, afin de toujours mieux s'adapter à vos besoins.
Une gamme complète de stratégies d'usinage

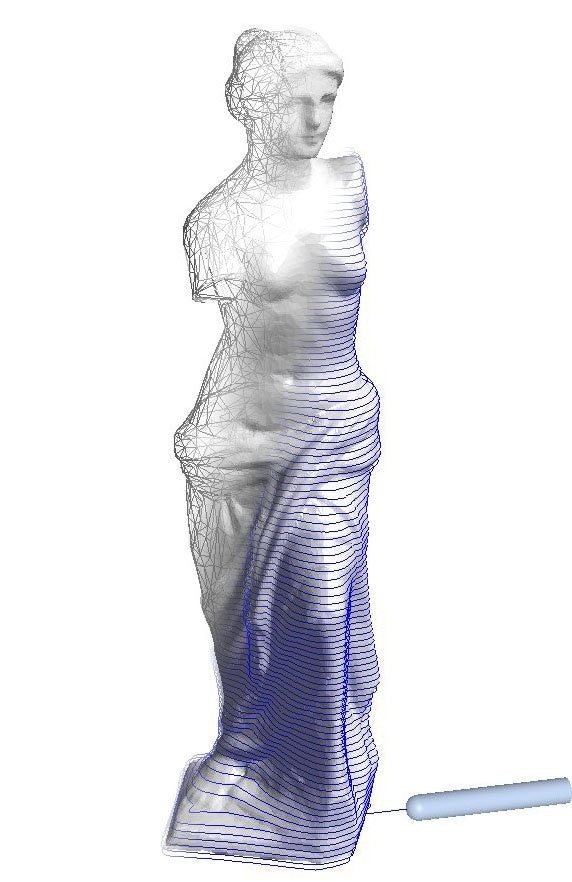

Quelques secondes suffisent pour ouvrir un fichier stl de plusieurs mégaoctets...
...quelques minutes suffisent pour en générer les parcours-outil 3, 4 ou 5 axes.
|
 |
- Balayage toute direction
- Z constant, ébauche et finition
- Usinage automatique des plans horizontaux
- Usinage paralèlle à la silhouette, en spirale ou en étoile
- Des fonctions de découpe de modèles et de fermeture
- Des fonctions de décallage de surface, de dépouilles, de retrait, d'échelle différenciée...
- Gestion automatique de l'usinage de modèles sur deux faces par retournement.

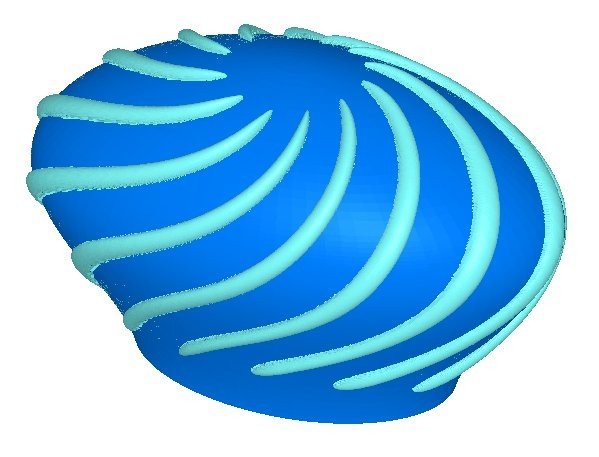

Conception et placage de bas-reliefs
Mayka propose des modes de projection et de mapping variés de très haute qualité
|
|
- directionnel
- cylindrique
- polaire
- sphérique

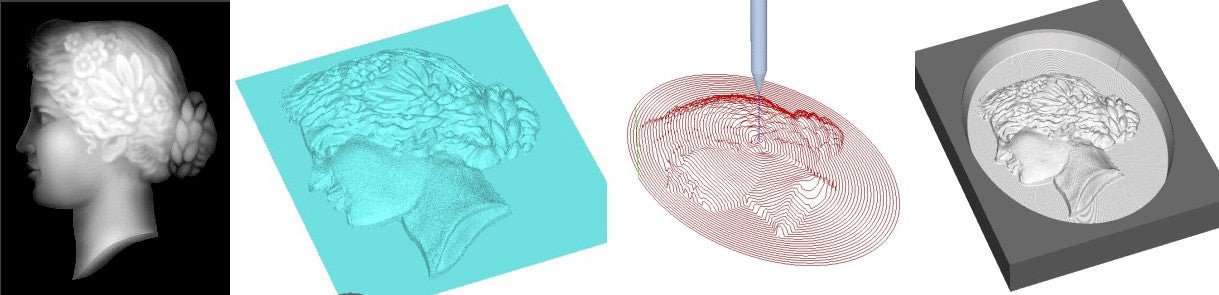

Fichiers bitmap et images
Mayka est compatible avec les fichiers images
|
|
- Les fichiers BMP s'ouvrent dans Mayka
- Mayka convertit vos fichiers en nuages de points
- Pour chaque pixel, le relief est donné en tonalités de gris
Fonctionnalités
Usinage 2D
- Contournage
- Cycle de poches
- Balayage (hachurage)
- Perçage
- Tiré d’angle
Usinage 3D
- Usinage 3, 4, 5 axes (4, 5 axes positionnés ou en continu)
- Usinage par balayage optimisé
- Détourage Z constant
- Usinage automatique des plans parallèles par cycle de poches
- Balayage des zones galbées excluant toute zone plate
- Usinage limité au plan de joint
- Perçage, surfaçage, tréflage…
- Prise en compte du porte outil pour éviter les collisions avec la pièce
- Reprise d’usinage en ébauche. Mayka limite automatiquement les parcours outil au brut que vous avez défini et fournit le bloc de matière qui reste après chaque opération.
- Reprise d’usinage en finition. Mayka vous montre les surfaces non usinées (à cause d’un outil trop gros, de contre-dépouilles par exemple) et limite les futurs usinages aux zones non atteintes lors des précédentes opérations.
Des outils spécifiques à l’usinage de la pierre :
- Epanelage
- Carottage avec gestion de cycle d’éjection de carotte
- Gestion de l’usinage avec des disques
- Gravure de tracé 2D sur des modèles 3D
- Projection et mapping de bas reliefs
- Plugin Rhinocéros
CAO pour la préparation de l’usinage
- Placements des objets
- Découpe de modèles
- Pour des modèles trop grands pour la CN à cause de zones inaccessibles par la broche
- Mise en panoplie manuelle et automatique
- Mise à plat de modèle (Pour réorienter un modèle en fonction d’une face de référence)
- Récupération de courbes sur la CAO avec détection automatique de la silhouette, des bords des plans horizontaux, des plans de joint… Masquer un trou
Comparaison des différentes versions de MAYKA V8 (comparatif) :
Compatibilité
|
|
PRO |
ADVANCE |
EXPERT |
- Fichiers CAO Step et Iges Nouveauté V8
|
X |
X |
X |
|
|
X |
X |
X |
- Bas relief Type 3 (vna), Terrain ign, Images (gif, jpg, bmp)
|
X |
X |
X |
- Import et Export des documents Mayka V7
|
X |
X |
X |
- Export de parcours outil ISO Gcode, Apt (plus de 200 post-processeurs)
|
X |
X |
X |
Préparation de l'usinage
|
|
PRO |
ADVANCE |
EXPERT |
- Placement d'objet à la souris
|
X |
X |
X |
- Placement automatique d'objets dans un brut Nouveauté V8
|
|
|
X |
- Gestion automatique de l'usinage par retournement
|
X |
X |
X |
|
|
X |
X |
X |
- Reconnaissance de cercles à partir de contours 2D
|
X |
X |
X |
- Extraction de contours sur modèle (bord de surface, silhouette)
|
|
|
X |
|
|
|
|
X |
- Simplifier/ fermer un modèle, boucher un contour
|
|
|
X |
- Extrusion de contours Nouveauté V8
|
|
|
X |
- Fusionner/ séparer des surfaces
|
|
|
X |
- Incliner un modèle en fonction d'une face de référence
|
|
|
X |
- Rééchantillonnage et redimensionnement de bas reliefs
|
X |
X |
X |
- Projection/ Mapping de bas reliefs
|
X |
X |
X |
- Création de poinçon/ matrice à partir d'une grille
|
|
|
X |
Usinage 2D
|
|
PRO |
ADVANCE |
EXPERT |
- Stratégie d'usinage par contournage, poche et balayage
|
X |
X |
X |
- Stratégie d'usinage de contours 2D projetés sur modèle (gravure 3D)
|
X |
X |
X |
|
|
X |
X |
X |
Usinage 3 axes
|
|
PRO |
ADVANCE |
EXPERT |
- Usinage à Z constant redéfini Nouveauté V8
|
X |
X |
X |
- Balayage optimisé Nouveauté V8
|
X |
X |
X |
|
|
X |
X |
X |
- Usinage des faces horizontales
|
X |
X |
X |
|
|
X |
X |
X |
|
|
X |
X |
X |
|
|
X |
X |
X |
- Reprise d'usinage Nouveauté V8
|
|
X |
X |
- Usinage à crête constante Nouveauté V8
|
|
X |
X |
- Réduction d'attaches Nouveauté V8
|
|
X |
|
|
|
|
|
Option |
Usinage 4 axes
|
|
PRO |
ADVANCE |
EXPERT |
- 4 axes positionnes avec les mêmes fonctionnalités que le 3axes
|
X |
X |
X |
- 4 axes en continu (usinage en hélice, suivant le rayon)
|
X |
X |
X |
|
|
X |
X |
X |
- Enroulement de parcours sur un cylindre Nouveauté V8
|
X |
X |
X |
- Usinage de contours 2D enroulés sur modèle Nouveauté V8
|
|
X |
X |
Usinage 5 axes
|
|
PRO |
ADVANCE |
EXPERT |
- 5 axes positionnés avec les mêmes fonctionnalités que les 3 et 4 axes
|
|
X |
X |
- 5 axes en continu avec les méthodes sphériques
|
|
X |
X |
|
|
|
X |
X |
- Orientation de stratégies suivant les facettes d'un modèle Nouveauté V8
|
|
X |
X |
- Limitation de parcours à un brut
|
|
X |
X |
- Edition de parcours 5 axes pour découpe de thermoformage Nouveauté V8
|
|
Option |
Option |
Autres outils d'usinage
|
|
PRO |
ADVANCE |
EXPERT |
- Contrôle de collision entre la pince et le brut
|
X |
X |
X |
- Optimisation des parcours pour les outils épaulés
|
X |
X |
X |
- Reprise d'usinage/ Parcours d'usinage limités au brut Nouveauté V8
|
X |
X |
X |
- Calcul de la longueur d'outil nécessaire pour un parcours-outil donné
|
X |
X |
X |
- Plongée directe, avec débourrage ou le long d'une rampe
|
X |
X |
X |
- Visualisation des contre-dépouilles et des faces horizontales
|
X |
X |
X |
- Visualisation des blocs de matière résiduelle en ébauche
|
X |
X |
X |
- Visualisation des surfaces non-usinées en finition
|
X |
X |
X |
- Transfert de fichiers sur machines-outils via port COM, drivers d'impression
|
X |
X |
X |
- Librairie d'outil/ Calculs d'usinage différés
|
X |
X |
X |
