Fraiseuse numérique ISEL IMG 1510 X5 - CNC

Détails, Infos, Comparatif, Prix, Conditions de vente en France :

Fraiseuse simultanée à 5 axes pour l'usinage humide et sec

La construction sandwich métal/granit pour les axes mobiles tels que le portique et la traverse peut être entraînée par des moteurs linéaires. Il constitue, en association avec des guidages linéaires de haute précision, la base de la construction solide de la machine en acier/granit.

Les avantages du granit en pierre naturelle associés au métal léger à haute résistance offrent une rigidité maximale tout en économisant du poids.

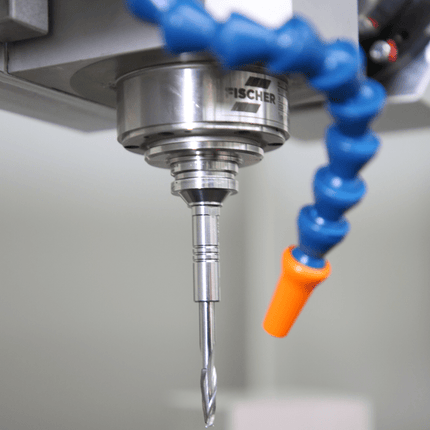

C'est la seule façon d'obtenir la dynamique souhaitée et des avances élevées. Des broches haute fréquence de 1,5 KW, 2,0 KW ou 4,0 KW et 40 000 ou 50 000 tr/min avec montage HSK25 sont utilisées comme broches de fraisage.

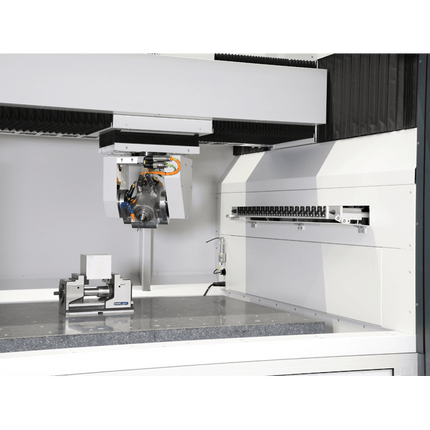

Le changeur d'outils à 10 positions installé à l'extérieur de la zone de travail se déplace automatiquement du boîtier de protection vers la broche de fraisage. Grâce au 4ème/5ème axe comme conception de tête de fourche et aux modules d'entraînement par engrenages de haute précision intégrés, la plupart des positions d'une pièce complexe peuvent être atteintes avec l'outil de fraisage.
La machine est complétée par de nouvelles fonctions de commande CNC de pointe et une interface utilisateur facile à utiliser. Ceux-ci permettent un usinage simultané sur 5 axes via la fonction RTCP (Rotation Tool Center Point). Les composants de commande et de commande de Heidenhain comprennent un écran tactile et une commande manuelle pratique.

Différents systèmes de serrage de pièces peuvent être appliqués à la table universelle en granit via des bagues filetées en acier dans une grille de 150 x 150 mm, ou une plaque à rainure en T peut être utilisée.

CARACTÉRISTIQUES

  • Construction sandwich métal/granit
  • Tête de câble pivotante rotative (4ème et 5ème axes)
  • Moteurs linéaires à haute dynamique dans les axes X et Y
  • Changeur d'outils 18 fois extensible à 36 outils
  • Commande haut de gamme Heidenhain® TNC640
  • Mesure d'outils par outilleur ou laser
  • Recherche de bords 3D
  • Volant
  • Panneau de commande moderne

POSSIBILITÉS

  • Eau froide

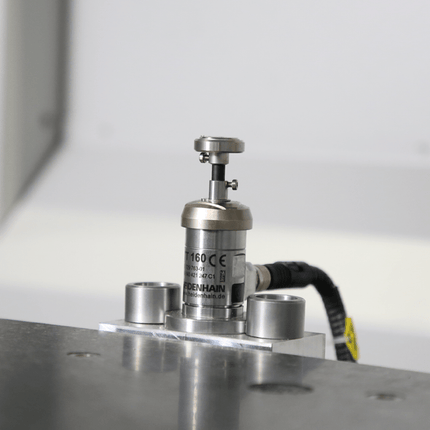

  • Heidenhain LMT TT160 / mesure laser en option
  • Sonde 3D
  • Volant
  • Quantité minimale de refroidissement
  • Porte-outils

ZONE D'APPLICATION

Pour une large gamme d'applications, nous proposons différents systèmes de serrage de pièces qui peuvent être montés sur la table universelle en granit via des douilles filetées en acier dans une grille de 150x150 mm. alternativement, une plaque à rainure en T peut également être utilisée. La machine est également équipée de fonctions de commande CNC de pointe et dispose d'une interface conviviale qui permet un usinage simultané sur 5 axes via la fonction RTCP (Rotation Tool Center Point). Les composants de commande et de commande Heidenhain comprennent un écran tactile et une commande portable pratique.

MATÉRIAUX POPULAIRES :

  • Métaux précieux pour la fabrication de bijoux
  • Acier inoxydable
  • acier trempé
  • Graphite
  • céramique
  • Plastiques tels que PMMA/composite
  • Cuivre
  • Acier
  • Titane
  • Matériaux spéciaux

DOMAINES D'ACTIVITÉ

  • Technologie médicale
  • Mécanique fine
  • Micro-usinage
  • Moulage et prototypage
  • Technologie dentaire
  • Industrie de la bijouterie
Fiche produit

Référence : ISEL-IMG1510

Fraiseuse simultanée à 5 axes pour l'usinage humide et sec La construction sandwich métal/granit pour les axes mobiles tels que... En savoir plus

  • Appelez nous au 09 72 41 20 50

Ce produit vous intéresse, vous voulez en savoir plus ?

Laissez nous vos coordonnées pour connaitre le prix, les conditions d'achat, les services (installation, formation, assistance,...), ou pour toute autre question.

Détails, Infos, Comparatif, Prix, Conditions de vente en France :

Fraiseuse simultanée à 5 axes pour l'usinage humide et sec

La construction sandwich métal/granit pour les axes mobiles tels que le portique et la traverse peut être entraînée par des moteurs linéaires. Il constitue, en association avec des guidages linéaires de haute précision, la base de la construction solide de la machine en acier/granit.

Les avantages du granit en pierre naturelle associés au métal léger à haute résistance offrent une rigidité maximale tout en économisant du poids.

C'est la seule façon d'obtenir la dynamique souhaitée et des avances élevées. Des broches haute fréquence de 1,5 KW, 2,0 KW ou 4,0 KW et 40 000 ou 50 000 tr/min avec montage HSK25 sont utilisées comme broches de fraisage.
Le changeur d'outils à 10 positions installé à l'extérieur de la zone de travail se déplace automatiquement du boîtier de protection vers la broche de fraisage. Grâce au 4ème/5ème axe comme conception de tête de fourche et aux modules d'entraînement par engrenages de haute précision intégrés, la plupart des positions d'une pièce complexe peuvent être atteintes avec l'outil de fraisage.
La machine est complétée par de nouvelles fonctions de commande CNC de pointe et une interface utilisateur facile à utiliser. Ceux-ci permettent un usinage simultané sur 5 axes via la fonction RTCP (Rotation Tool Center Point). Les composants de commande et de commande de Heidenhain comprennent un écran tactile et une commande manuelle pratique.

Différents systèmes de serrage de pièces peuvent être appliqués à la table universelle en granit via des bagues filetées en acier dans une grille de 150 x 150 mm, ou une plaque à rainure en T peut être utilisée.

CARACTÉRISTIQUES

  • Construction sandwich métal/granit
  • Tête de câble pivotante rotative (4ème et 5ème axes)
  • Moteurs linéaires à haute dynamique dans les axes X et Y
  • Changeur d'outils 18 fois extensible à 36 outils
  • Commande haut de gamme Heidenhain® TNC640
  • Mesure d'outils par outilleur ou laser
  • Recherche de bords 3D
  • Volant
  • Panneau de commande moderne

POSSIBILITÉS

  • Eau froide
  • Heidenhain LMT TT160 / mesure laser en option
  • Sonde 3D
  • Volant
  • Quantité minimale de refroidissement
  • Porte-outils

ZONE D'APPLICATION

Pour une large gamme d'applications, nous proposons différents systèmes de serrage de pièces qui peuvent être montés sur la table universelle en granit via des douilles filetées en acier dans une grille de 150x150 mm. alternativement, une plaque à rainure en T peut également être utilisée. La machine est également équipée de fonctions de commande CNC de pointe et dispose d'une interface conviviale qui permet un usinage simultané sur 5 axes via la fonction RTCP (Rotation Tool Center Point). Les composants de commande et de commande Heidenhain comprennent un écran tactile et une commande portable pratique.

MATÉRIAUX POPULAIRES :

  • Métaux précieux pour la fabrication de bijoux
  • Acier inoxydable
  • acier trempé
  • Graphite
  • céramique
  • Plastiques tels que PMMA/composite
  • Cuivre
  • Acier
  • Titane
  • Matériaux spéciaux

DOMAINES D'ACTIVITÉ

  • Technologie médicale
  • Mécanique fine
  • Micro-usinage
  • Moulage et prototypage
  • Technologie dentaire
  • Industrie de la bijouterie
